什么是SOLIDWORKS Simulation

SOLIDWORKS Simulation是一个与 SOLIDWORKS 完全集成的设计分析系统。提供了单一屏幕解决方案来进行应力分析、频率分析、屈曲分析、热分析和优化分析。凭借着快速解算器的强有力支持，能够使用个人计算机快速解决大型问题。

SOLIDWORKS利用Simulation做分析首要的就是零件的网格划分，今天就为大家分享SOLIDWORKS Simulation系列专题一：网格相关技术解答

<01>  SOLIDWORKS Simulation支持哪些网格单元类型？

SOLIDWORKS Simulation可以将模型划分为实体单元，壳单元和横梁单元。其中实体单元分为草稿品质和高品质网格，分别对应一阶和二阶四面体网格。壳单元也分为草稿品质和高品质网格，分别对应一阶和二阶三角形壳单元。横梁单元中还有一种特殊的杆单元。

注：在SW中创建的钣金件默认为壳单元，焊接件默认为梁单元。

<02> 其他软件生成的网格文件是否可以导入SOLIDWORKS Simulation？

其他软件生成得网格文件不可以导入SOLIDWORKS Simulation，SIM可以导出ANSYS/ABAQUS/NASTRAN的网格。

<03>  SOLIDWORKS Simulation有哪些自动网格划分方法？有何区别？

在SOLIDWORKS Simulation中，可以使用三种自动网格划分方法，分别为：

• 标准网格：SOLIDWORKS软件按照Voronoi-Delaunay 网格化方案进行网格划分。然而，当用这种方法划分有小特征或者曲率的几何模型时，会生成高宽比大或者失效的网格。这种方法在划分对称网格时是比较有效。

• 基于曲率的网格：基于曲率的网格算法用可变化的单元大小来生成网格，计算会针对圆角和细碎面特征加以细化，在曲率更高的区域中自动生成更多单元，有利于在几何体的细小特征处获得精确的结果。注：基于曲率的网格支持表面和体的多核计算，标准网格仅支持体的多核。

• 基于混合曲率的网格：对于无法与标准或基于曲率的网格划分网格的模型，可以尝试使用基于混合曲率的网格。它可以划分出比标准网格或基于曲率的网格品质更高的网格。但是这种方法不支持多核。

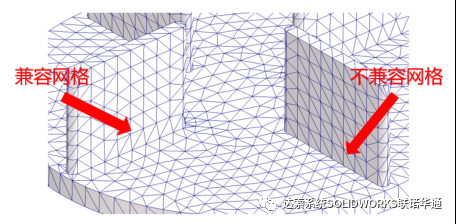

<04>   零件体接触中的兼容与不兼容网格有什么区别？

• 兼容网格：将接触实体视为一个零件进行网格划分，每个实体的网格之间存在节点到节点的对应。

• 不兼容网格：每个接触实体的网格之间不存在节点到节点的对应。 每个实体单独进行网格化。

基于兼容网格的结果比基于不兼容网格的结果更加准确。

<05>  SOLIDWORKS Simulation中的自适应网格方法有哪些？

SOLIDWORKS Simulation中支持的自适应网格方法有两种：h-自适应和p-自适应。

• h-自适应：通过细化网格的方式来提高精度

• p-自适应：通过提高单元阶数提升精度，最大循环次数为4次（第一次为二阶单元，最后一次为五阶单元）

其中，p-自适应方法只支持实体单元

选择自适应方法之后，程序会评估全局误差和局部误差，满足下列条件之一时，程序将停止循环：

   1) 总体准则收敛

   2) 每个单元局部误差收敛

   3) 达到最大循环次数

<06>  SOLIDWORKS Simulation中有哪些网格质量检测方法？

SOLIDWORKS Simulation中支持两种网格品质检查方法，分别为:

（6.1）高宽比例检查

对于实体网格，通过检查四面体边线长度来判断网格质量，一般认为边长相等的四面体网格为理想的四面体网格, 当四面体边线的长度有很大差异时，结果就会不准确。

（6.2）雅克比检查

通过单元的曲率和扭曲程度来判断网格质量。只适用于高品质网格。高阶网格有中侧节点，在尖锐度或曲度极大的边界中，在实际几何体上放置中侧节会导致创建边线相互交叉的单元。极度扭曲的单元雅克比为负值，可能会使分析程序停止运行。

<07>  哪些算例可以支持梁单元？

静态、频率、屈曲和分线性算例中支持横梁单元。如果在静态算例中求解大型位移，横梁单元不受支持。
