电气人必备! PLC的创建与管理

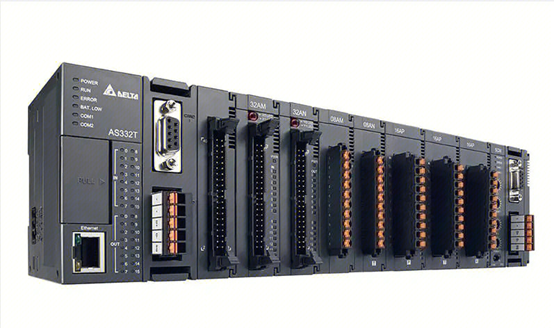

PLC（可编程逻辑控制器）作为工业自动化控制系统的核心设备，承担着数据采集、逻辑运算、设备控制及系统监控等关键职能。在项目中怎样创建与管理PCL，我们一起来学习一下

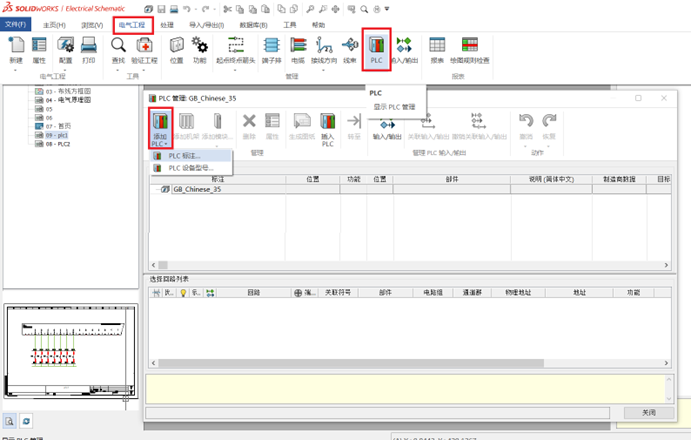

1.  启用报表:点击菜单栏【电气工程】，选择【PLC】，在弹出的【PLC管理】窗口点击【添加PLC】，选择PLC标注。

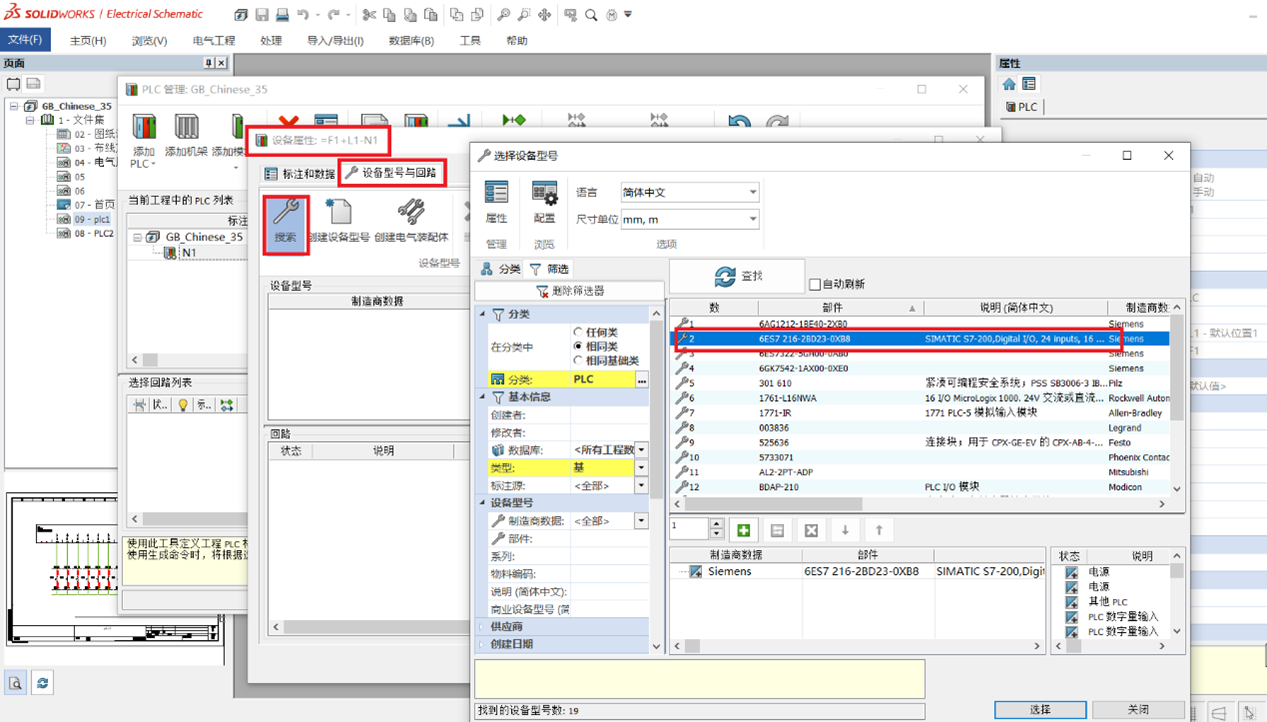

2.  插入整机PLC：弹出设备属性对话框新建N1标识的PLC，在设备属性窗口选择【设备型号与回路】，点击搜索，选择一个整机PLC型号，点击选择-确定，N1标识PLC已经赋予对应的设备型号。

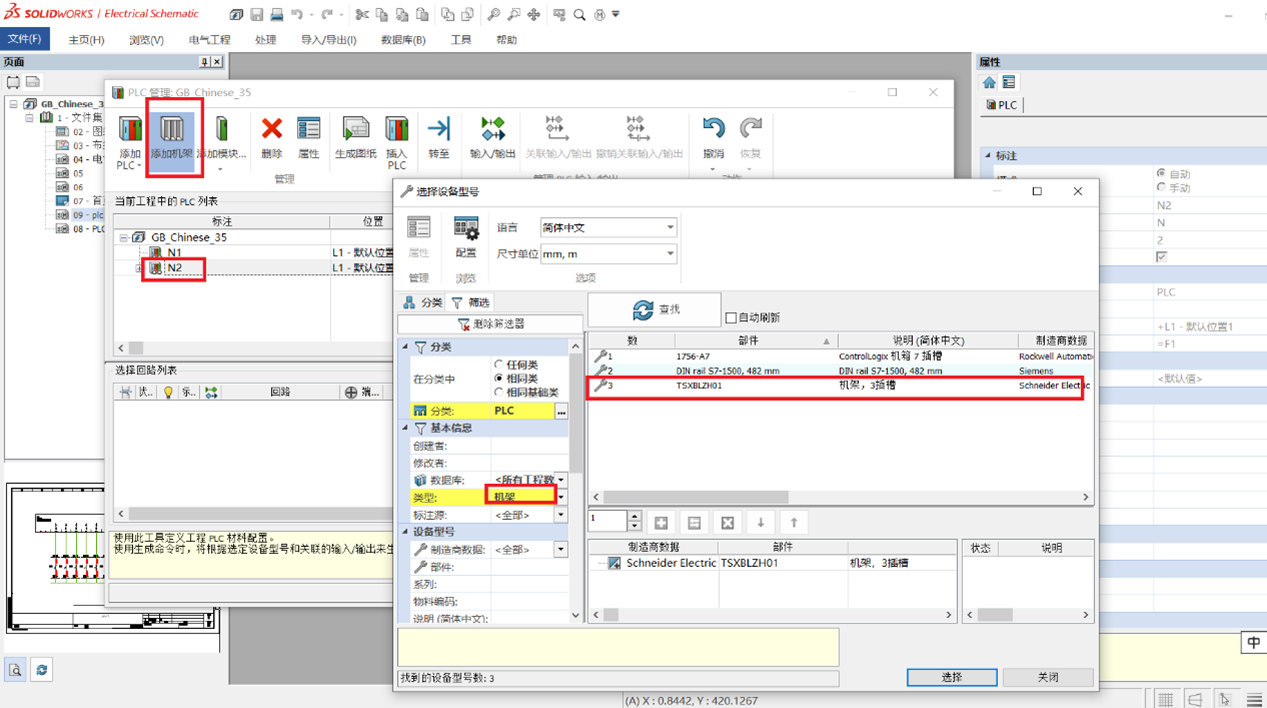

3.  插入机架式PLC：新建N2标识PLC，选中N2 PLC后点击PLC管理【插入机架】，在弹出的选择设备型号窗口选择一个机架。

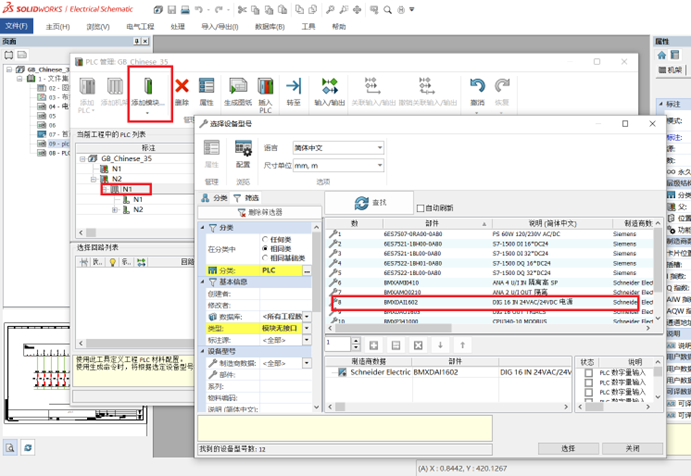

4.  在机架上添加PLC模块：选中N2下N1机架，点击上方【添加模块】，在设备型号管理中逐步添加电源模块，CPU模块，IO模块。

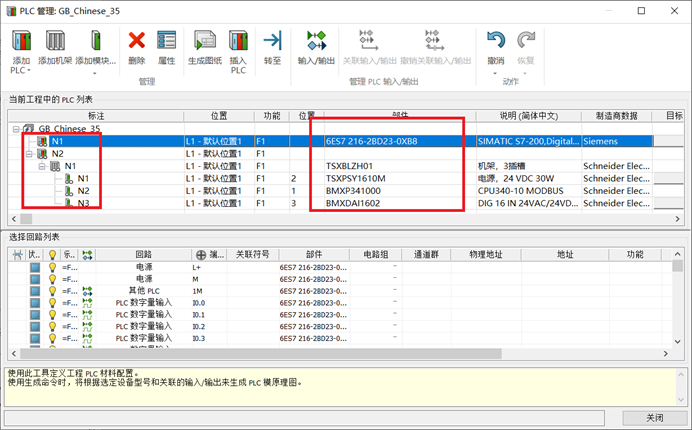

5.  此时，整机PLC以及机架式PLC就可以插入到项目中。
