电气人必备! 插入动态PLC

通过插入动态PLC，可以更加灵活的分配PLC IO图纸

1.  打开一张原理图，用于动态PLC图纸的生成，点击【电气工程】，选择【PLC】，在弹出的【PLC管理】窗口点击【插入PLC】。

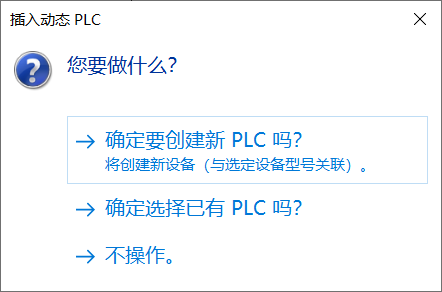

2.  可以选择新建PLC或选择现有PLC

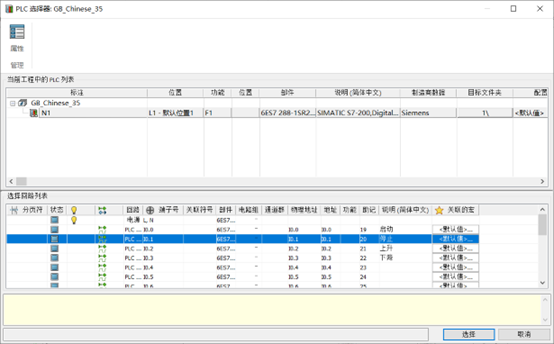

3.  选择要插入的PLC，点击【选择】按钮

4.  ，可以选择PLC的配置，自由选择要插入PLC端口，左侧方框打钩即表示插入当前端口

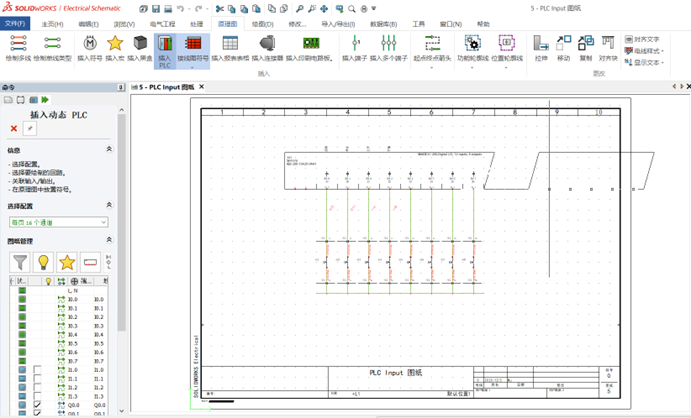

5.  选择每个通道的宏，也可以调整当前PLC的通道方向，在图纸中鼠标移动到合适的位置点击鼠标左键，PLC图纸插入完成

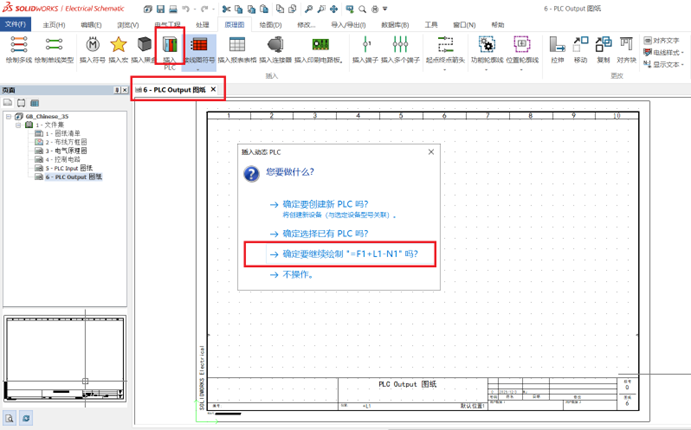

6.  默认继续插入剩下的端口图纸，可以关闭当前插入动态PLC，打开下一张原理图，点击【插入PLC】，选择【确定要继续绘制】

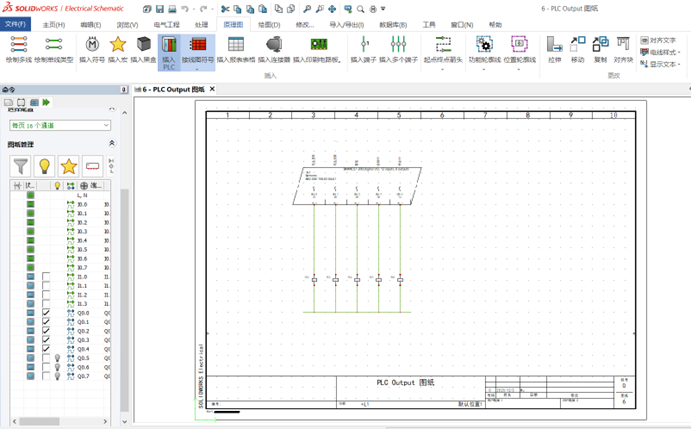

7.  继续绘制剩下的PLC图纸
